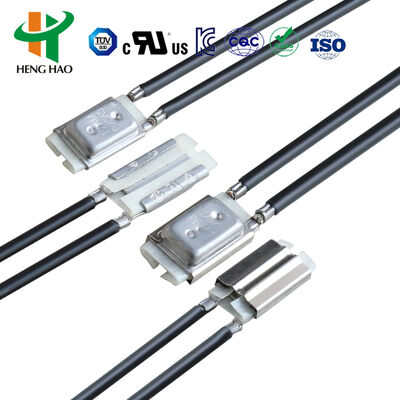

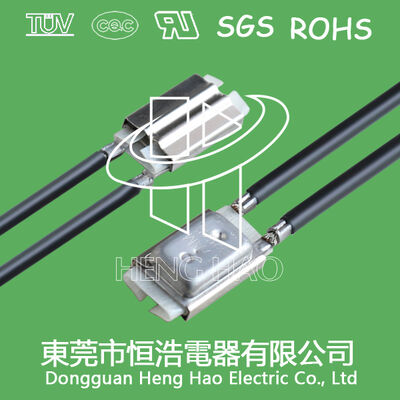

Interruptor de Sensor de Temperatura para Transformador Termostato 17AM
Visão Geral do Protetor Térmico 17AMH
O 17AMH é um protetor térmico de excesso de corrente com design compacto e ação rápida e precisa. Disponível com várias configurações de cabos para atender aos requisitos do cliente.
Especificações Técnicas
Classificação Elétrica: AC-125V 15A; AC-250V 10A; DC-16V 20A
Ciclos de Vida do Contato: AC-125V 15A, AC-250V 10A: >10.000 ciclos; AC-125V 5A: >100.000 ciclos
Temperatura de Operação: 50-180°C
Tolerância de Temperatura: ±2°C, ±3°C, ±5°C
Temperatura de Rearme: 10-45°C abaixo da temperatura de desarme
Tempos de Trabalho: Mais de 10.000 ciclos
Sistema de Codificação de Temperatura
| Código | Temperatura (°C) | Código | Temperatura (°C) |
|---|
| 018 | 55°C | 032 | 125°C |
| 019 | 60°C | 033 | 130°C |
| 020 | 65°C | 034 | 135°C |
| 021 | 70°C | 035 | 140°C |
| 022 | 75°C | 036 | 145°C |
| 023 | 80°C | 037 | 150°C |
| 024 | 85°C | 038 | 155°C |
| 025 | 90°C | 039 | 160°C |
| 026 | 95°C | 040 | 165°C |
| 027 | 100°C | 041 | 170°C |
| 028 | 105°C | 042 | 175°C |
| 029 | 110°C | 043 | 180°C |
| 030 | 115°C | | |
| 031 | 120°C | | |
Aplicações
Adequado para motores, comutadores de lâmpadas fluorescentes, transformadores, laminadores, sistemas de iluminação, máquinas de selagem de tampas e vários eletrodomésticos.
Certificado com aprovações UL, CQC, VDE e RoHS. Substituição compatível para protetores térmicos KLIXON 17AM.

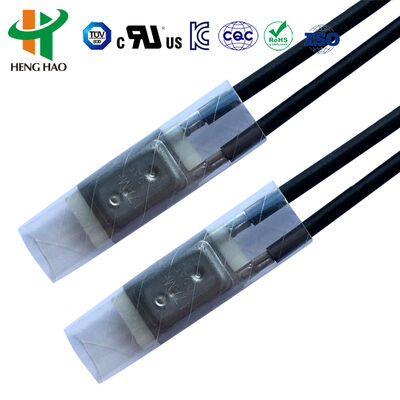

Protetores Térmicos em Miniatura Série BH
Os protetores da série BH oferecem proteção contra sobrecorrente e sobretemperatura com construção selada, baixa resistência interna, operação silenciosa e funcionalidade de rearme automático.
Especificações da Série BH
| Parâmetro | Especificação |
|---|
| Classificação Elétrica | DC-12V máx. 12A; DC-24V máx. 10A; AC-125V máx. 8A; AC-250V máx. 16A |
| Temperatura de Abertura | (30-150)±5°C; passos de 5°C |
| Temperatura de Rearme | 2/3 da temperatura de ação ±15°C |
| Ciclos de Vida | 10.000 ciclos |
| Tamanho | C15mm × L7.1mm × A3.8mm |
| Fio de Chumbo | #22 3266, comprimento de 70mm (personalizável) |
| Certificações | UL E487478, CQC16002142880, TUV B160592241002 |
Dimensões da Série BH
| Modelo | Caixa | Dimensões (mm) | Tensão e Corrente | Fio de Chumbo |
|---|
| H20 | Plástico | 18.5×8×4 | DC-12V 12A; DC-24V 10A; AC-125V 8A; AC-250V 10A | #20 3135, 70mm |
| H21 | Metal | 18.5×7.3×3.8 | O mesmo que H20 | #20 3135, 70mm |
| H21 | Metal | 20×8×4 | AC250V 20A | #16 3135 |
| BH-A1D | Metal | 15×6.6×3.2 | DC-12V 12A; DC-24V 10A; AC-125V 8A; AC-250V | Opções #20/#22 |
| BH-B2D | Plástico | 15×7.1×3.8 | O mesmo que BH-A1D | Opções #20/#22 |
| BH-TB02B-B8D | Plástico | 15×5.2×2.4 | DC-12V 4A; DC-24V 3A; AC-125V 3A; AC-250V 2A | Opções AWG24# |
Aplicações
Os protetores térmicos da série BH são amplamente utilizados em motores de 1.5HP, dispositivos de iluminação, máquinas de solda inversora, fontes de alimentação chaveadas, pacotes de baterias recarregáveis, reatores de lâmpadas fluorescentes, ferramentas elétricas portáteis e vários equipamentos elétricos.
Todos os produtos possuem aprovações de certificação UL, CQC, TUV e RoHS para garantia de qualidade e conformidade regulatória.
