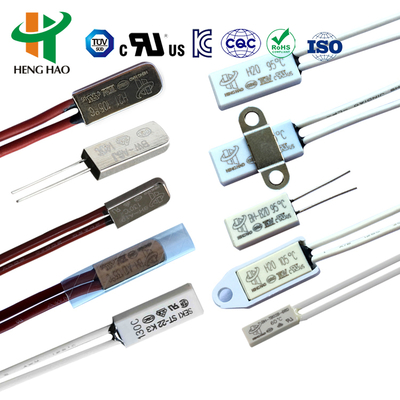

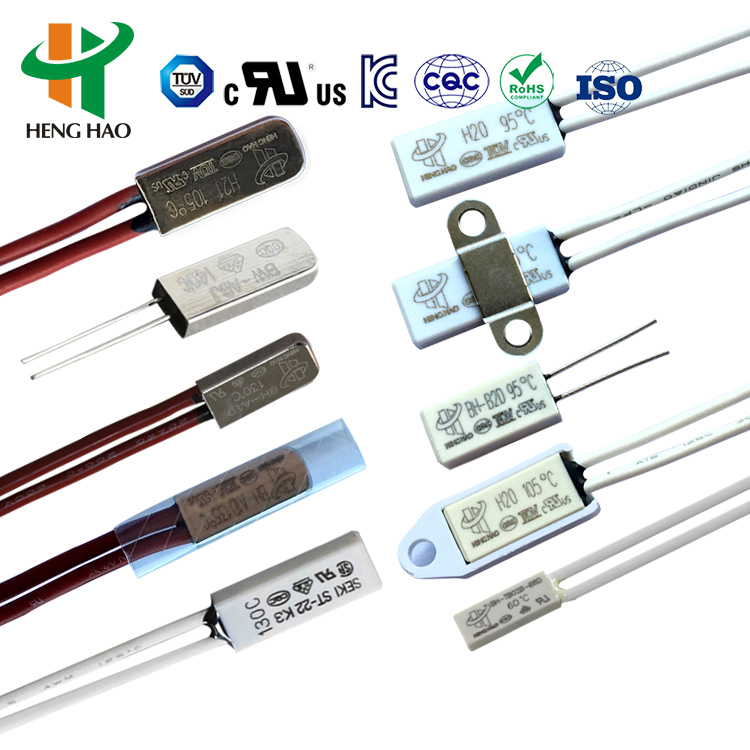

Fusível térmico 9700K KSD9700 fusível térmico de reinicialização automática BW9700 termostato bimetálico
Séries BW e BH que podem proteger contra sobrecorrente e sobretemperatura são seladas firmemente, pequena resistência interna, sem ruído e reiniciam automaticamente. Quando a corrente passa pelo bimetal que é sensível à temperatura e à corrente, o estado do bimetal será alterado por sobretemperatura ou sobrecorrente para cortar o circuito ou ligar o circuito. A série BH é mais segura do que os protetores normais, pois não há atraso no efeito da temperatura sob condição de corrente grande repentina.
Termostato da série BHEspecificação
Classificação Elétrica:
| Classificação Elétrica |
DC-12V máx. 12A; DC-24V máx. 10A; AC-125V máx. 8A; AC-250V máx. 16A |
| Temperatura de abertura |
(30~150)±5°C; 5°C por etapa |
| Temperatura de reinicialização |
2/3 da temperatura de ação com tolerância de ±15°C. A temperatura de reinicialização também pode ser fornecida de acordo com a exigência dos clientes. |
| Tempo de vida |
10000 vezes |
| Tamanho |
C15mm L7.1mm A3.8mm |
| Fio de chumbo |
#22 3266, extremidade com meia desconexão, o comprimento é de 70mm, ou de acordo com a necessidade do cliente |
| Nº do arquivo UL |
E487478 |
| Nº do certificado CQC |
CQC16002142880 |
| Nº do certificado TUV |
B160592241002 |
Protetor térmico da série BHDimensão
| Modelo |
Caixa |
Comprimento (mm) |
Largura (mm) |
Altura (mm) |
Vol.&Corrente |
Fio de chumbo |
| H20 |
Plástico |
18.5 |
8 |
4 |
DC-12V máx. 12A; DC-24V máx. 10A; AC-125V máx. 8A; AC-250V máx. 10A |
#20 3135, extremidade 5mm
meia desconexão, o comprimento é de 70mm, ou de acordo com a necessidade do cliente
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

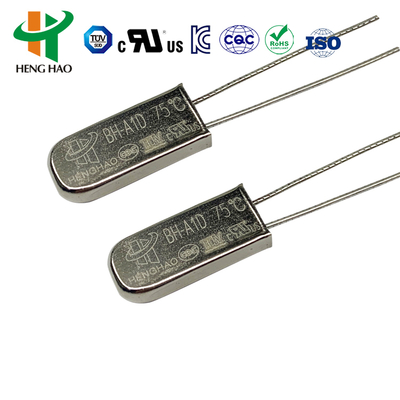

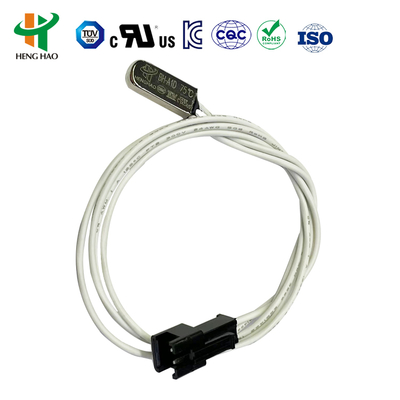

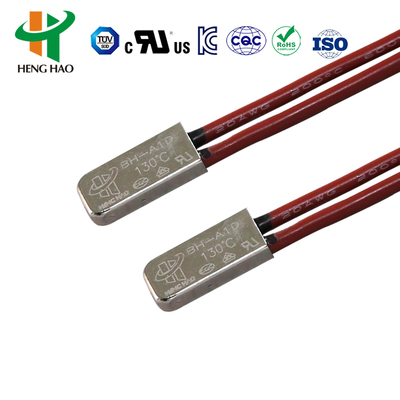

| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V máx. 12A; DC-24V máx. 10A; AC-125V máx. 8A; AC-250V |
#20 3135, #22 3266,#22 3135, extremidade 5mm
meia desconexão, o comprimento é de 70mm, ou de acordo com a necessidade do cliente
|

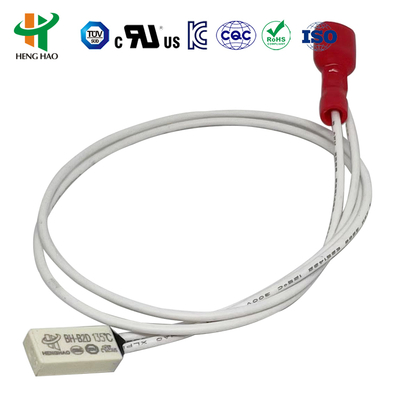

| BH-B2D |
Plástico |
15 |
7.1 |
3.8 |

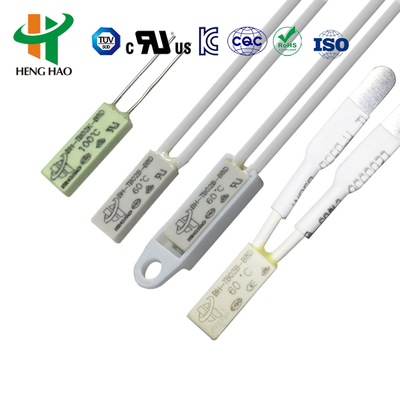

| BH-TB02B-B8D |
Plástico |
15 |
5.2 |
2.4 |
DC-12V máx. 4A; DC-24V máx. 3A; AC-125V máx. 3A; AC-250V máx. 2A |
3266-AWG24#, 3135-AWG24# ou fita de níquel normalmente, o comprimento é de 70 mm ou de acordo com a necessidade do cliente |
Termostato da série BHAplicação e Instrução
Protetores térmicos da série BH, protetor de segurança e dispositivos de alarme eficazes e confiáveis, são amplamente utilizados em vários tipos de motores de 1,5 cavalos de potência, dispositivo de iluminação, máquina de solda inversora, fonte de alimentação, pacote de bateria recarregável, reatores de lâmpadas fluorescentes, ferramentas elétricas portáteis, aparelhos elétricos e outros equipamentos elétricos para evitar sobrecorrente e superaquecimento causados por condições de trabalho anormais. Os tipos reforçados que podem suportar pressão de 3,5 MPa são adequados para instalação embutida de motor revestido de plástico.
| Código |
Temperatura |
Código |
Temperatura |
| 30 |
30℃ |
100 |
100℃ |
| 35 |
35℃ |
105 |
105℃ |
| 40 |
40℃ |
110 |
110℃ |
| 45 |
45℃ |
115 |
115℃ |
| 50 |
50℃ |
120 |
120℃ |
| 55 |
55℃ |
125 |
125℃ |
| 60 |
60℃ |
130 |
130℃ |
| 70 |
70℃ |
135 |
135℃ |
| 75 |
75℃ |
140 |
140℃ |
| 80 |
80℃ |
145 |
145℃ |
| 85 |
85℃ |
150 |
150℃ |
| 90 |
90℃ |
|
|
Termostato da série BW / KSDprotetor térmico 9700 / protetor de temperatura BW9700
Termostato da série H20, H21Princípio e estrutura
Os protetores universais e aprimorados da série H20, H21 com grandes invólucros de metal são compostos pelo invólucro de metal condutor térmico, peças bimetálicas soldadas com ponto de contato de liga de prata, suporte condutor, suporte de fixação de isolamento, faixa de contato fixa e cabo de resistência ao calor. Em caso de operação anormal, juntamente com o aumento da temperatura ambiente para o valor definido, as peças bimetálicas executam ação rápida, abrem o ponto de contato e desconectam o circuito. Quando o dispositivo é resfriado para a temperatura de operação segura, o ponto de contato fecha automaticamente e restaura a operação normal.
Protetor térmico da série H20, H21Especificação
| Classificação Elétrica |
DC-12V máx. 12A; DC-24V máx. 10A; AC-125V máx. 8A; AC-250V máx. 16A |
| Temperatura de abertura |
(30~150)±5°C; 5°C por etapa |
| Temperatura de reinicialização |
2/3 da temperatura de ação com tolerância de ±15°C. A temperatura de reinicialização também pode ser fornecida de acordo com a exigência dos clientes. |
| Tempo de vida |
10000 vezes |
| Resistência de fechamento de contato: |
≤50mΩ |
| Resistência de isolamento: |
≥100mΩ |
| Resistência elétrica: |
- AC1500V/1min livre de fenômenos de quebra e descarga.
|
| Nº do arquivo UL |
E487478 |
| Nº do certificado CQC |
CQC16002142880 |
| Nº do certificado TUV |
B160592241002 |
Protetor térmico da série H20, H21Dimensão
| Modelo |
Caixa |
Comprimento (mm) |
Largura (mm) |
Altura (mm) |
Vol.&Corrente |
Fio de chumbo |
| H20 |
Plástico |
18.5 |
8 |
4 |
DC-12V máx. 12A; DC-24V máx. 10A; AC-125V máx. 8A; AC-250V máx. 10A |
#20 3135, extremidade 5mm
meia desconexão, o comprimento é de 70mm, ou de acordo com a necessidade do cliente
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V máx. 12A; DC-24V máx. 10A; AC-125V máx. 8A; AC-250V |
#20 3135, #22 3266,#22 3135, extremidade 5mm
meia desconexão, o comprimento é de 70mm, ou de acordo com a necessidade do cliente
|
| BH-B2D |
Plástico |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plástico |
15 |
5.2 |
2.4 |
DC-12V máx. 4A; DC-24V máx. 3A; AC-125V máx. 3A; AC-250V máx. 2A |
3266-AWG24#, 3135-AWG24# ou fita de níquel normalmente, o comprimento é de 70 mm ou de acordo com a necessidade do cliente |
H20, H21Aplicação do protetor de temperatura da série
A série H20, H21 é aplicável a bateria recarregável, reator, massageador, micro motor, transformador, ferramentas elétricas, aparelhos elétricos de aquecimento e instrumentos, etc.
Aprovação de certificação UL, CQC, TUV e RoHS do produto.
