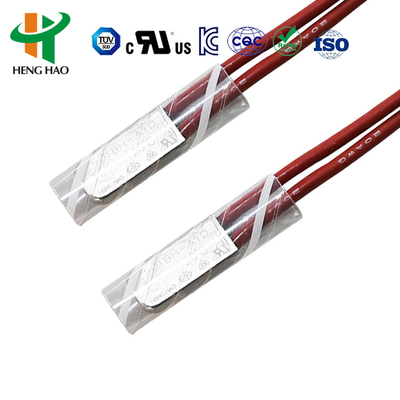

TB05-BB5D Controlador de temperatura TB11-BB5D Termostato bimetálico Kw9700

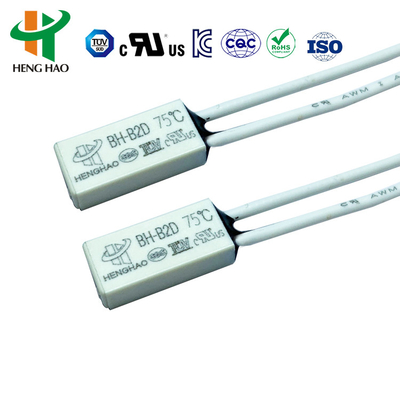

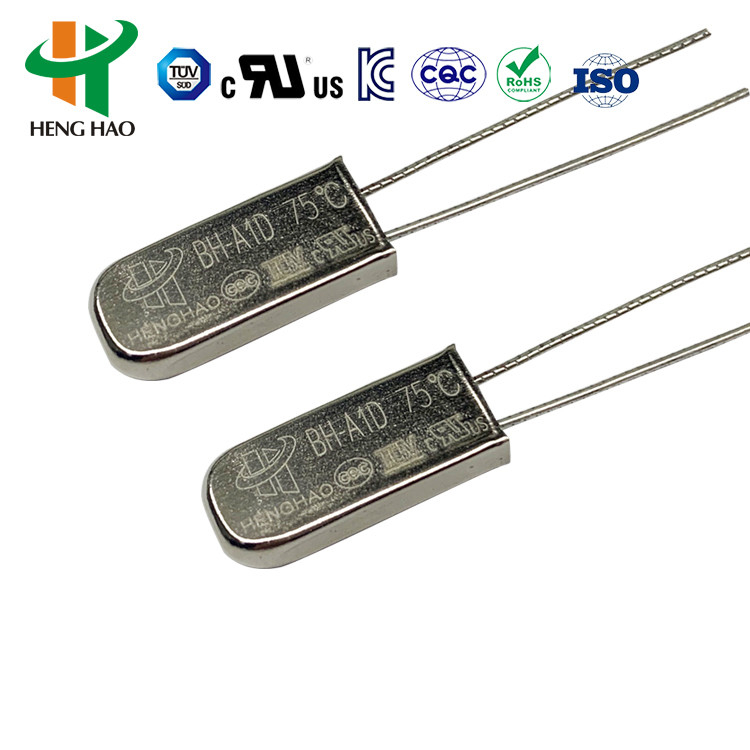

Termostato série BH / Protetor térmico miniatura / Termostato de bateria recarregável

Os protetores das séries BW e BH fornecem proteção contra sobrecorrente e sobretemperatura. São firmemente selados, possuem baixa resistência interna, operam silenciosamente e resetam automaticamente. Quando a corrente passa pelo bimetal sensível à temperatura e corrente, o status do bimetal muda devido a condições de sobretemperatura ou sobrecorrente, cortando ou ligando o circuito. Os protetores da série BH são mais seguros que os protetores normais, pois não há atraso de efeito de temperatura em condições de alta corrente súbita.

Protetores térmicos da série BH são eficazes, confiáveis dispositivos de segurança e alarme amplamente utilizados em diversas aplicações, incluindo:

• Motores de 1,5 cavalos
• Dispositivos de iluminação
• Máquinas de solda Inverter
• Fontes de alimentação chaveadas
• Pacotes de baterias recarregáveis
• Reatores de lâmpadas fluorescentes
• Ferramentas elétricas portáteis
• Eletrodomésticos e outros equipamentos elétricos

Esses protetores evitam danos por sobrecorrente e superaquecimento causados por condições de trabalho anormais. Tipos reforçados que suportam pressão de 3,5MPa são adequados para instalação embutida em motores revestidos de plástico.

Os protetores universais e aprimorados da série BW possuem carcaças metálicas grandes e são compostos por carcaça metálica condutora de calor, peças bimetálicas soldadas com contatos de liga de prata, suportes condutores, suportes de fixação isolantes, tiras de contato fixas e cabos resistentes ao calor. Durante a operação anormal, quando a temperatura ambiente aumenta para o valor definido, as peças bimetálicas realizam uma ação rápida, abrem os contatos e desconectam o circuito. Quando o dispositivo esfria para a temperatura operacional segura, os contatos fecham automaticamente e a operação normal é retomada.

• Tipo de chave: normalmente fechada, normalmente aberta
• Tensão / Corrente de Operação: AC250V / 5A; AC125V / 8A
• Temperatura de Operação: 40~150°C (um passo a cada 5°C)
• Tolerância Padrão: ±3°C / ±5°C / ±7°C
• Temperatura de rearme: temperatura de operação diminui em 15-45°C
• Resistência de fechamento de contato: ≤50mΩ
• Resistência de isolamento: ≥100mΩ
• Rigidez dielétrica: AC1500V/1min livre de fenômenos de ruptura e centelhamento
• Vida útil: 10000 vezes

A série BW é aplicável a baterias recarregáveis, reatores, massageadores, motores, transformadores, ferramentas elétricas, eletrodomésticos de aquecimento e instrumentos.
