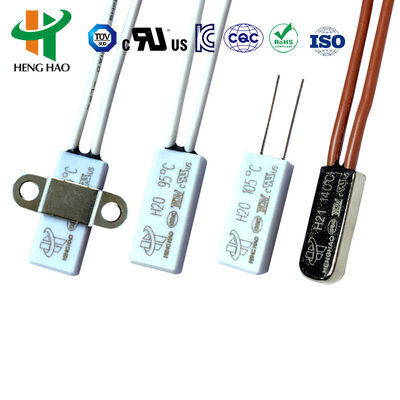

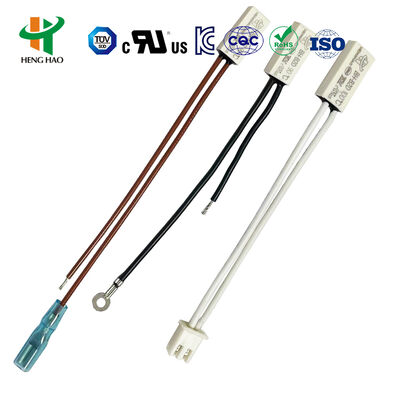

Protetor térmico do motor do quilowatt
O princípio e a estrutura do protetor térmico da série de BW
O protetor térmico da série de BW é usar alguma geometria da tira bimetálica, sem as instituições auxiliares, simplesmente pela tira bimetálica seu próprio sentido do aquecimento suave atual, rapid muda no estado de elemento bimetálico, corte automático do contato da movimentação direta e circuito do processamento, proteção do superaquecimento, proteção da sobrecarga.
A aplicação do protetor térmico da série de BW
É aplicada extensamente nos motores bondes e no equipamento bonde como a cobertura elétrica, a parede quente, o motor da arruela, o motor da máquina do leite de feijão de soja, o motor de fã, o motor da condição do ar, o motor fracionário, o motor de corrente contínua, o motor sem escova da C.A., a bomba de água, o transformador, o retificador, a iluminação, a bateria recarregável, o dispositivo de aquecimento bonde etc.
A especificação do protetor térmico da série de BW
1. o tipo do contato: Normalmente fechado e normalmente aberto
2. avaliação elétrica: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. resistência do circuito: ≤50mΩ (valor inicial)
4. resistência de isolação: ≥100mΩ
5. variação da temperatura da ação: 40~150℃
6. caso: caixa e capa de plástico do metal
7. vida: épocas ≥10,000
8. tamanho:
Modelo | L (milímetro) | W (milímetro) | H (milímetro) | Avaliação elétrica | Fio de ligação (milímetro) |
Metal de BW | 20 | 7,5 | 3,8 | 5A/250V; 10A/250V | AWG#22, fio de alta temperatura L1=L2=70mm do silicone AWG#18, ou de acordo com a exigência de cliente. |
20 | 8,0 | 4,1 | 16A/250V | ||
Plástico de BW | 20 | 8,0 | 4,0 | 5A/250V; 10A/250V |
9. Abra a folha da temperatura e da temperatura da restauração
Codifique | Abra o temp. | Restaure o temp. | Codifique | Abra o temp. | Restaure o temp. |
40 | 40℃±5℃ | ≥30℃ | 100 | 100℃±5℃ | 70±10℃ |
45 | 45℃±5℃ | ≥30℃ | 105 | 105℃±5℃ | 70±12℃ |
50 | 50℃±5℃ | ≥30℃ | 110 | 110℃±5℃ | 75±12℃ |
55 | 55℃±5℃ | ≥30℃ | 115 | 115℃±5℃ | 80±12℃ |
60 | 60℃±5℃ | 40±10℃ | 120 | 120℃±5℃ | 85±12℃ |
65 | 65℃±5℃ | 45±10℃ | 125 | 125℃±5℃ | 90±12℃ |
70 | 70℃±5℃ | 50±10℃ | 130 | 130℃±5℃ | 95±12℃ |
75 | 75℃±5℃ | 55±10℃ | 135 | 135℃±5℃ | 100±12℃ |
80 | 80℃±5℃ | 60±10℃ | 140 | 140℃±5℃ | 105±12℃ |
85 | 85℃±5℃ | 65±10℃ | 145 | 145℃±5℃ | 110±12℃ |
90 | 90℃±5℃ | 70±10℃ | 150 | 150℃±5℃ | 115±12℃ |
95 | 95℃±5℃ | 75±10℃ |
As vantagens competitivas do protetor térmico de BW
1. tamanho pequeno e a instalação fácil
2. tira bimetálica rápida, reação rápida
3. O tempo da vida alto do que 10.000 vezes
4. da prevenção escape outra vez do processo da impregnação de vácuo
5. Replacer de SENSATA 17AM 7AM, de SEKI ST-22 etc.
O desenho das séries de BW
