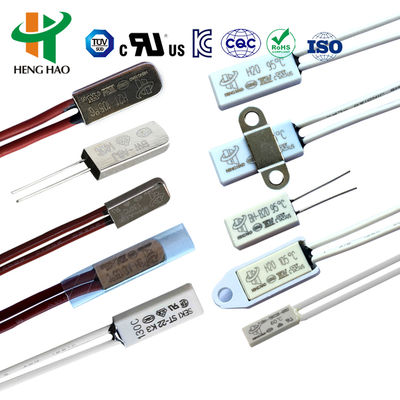

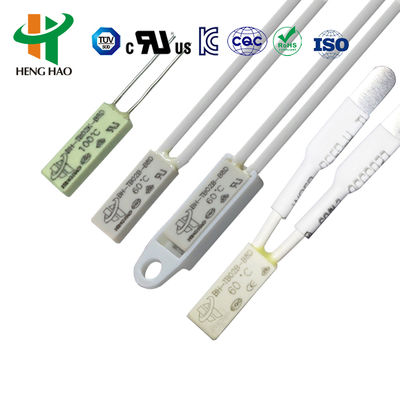

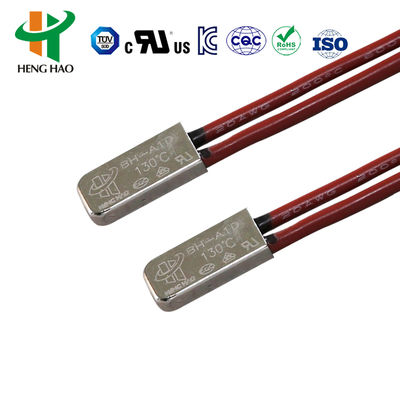

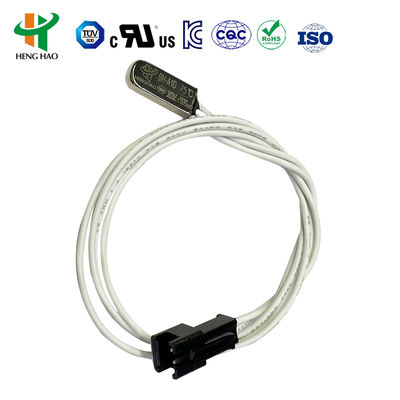

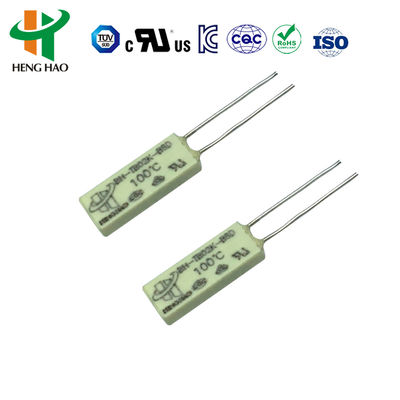

Interruptor da proteção térmica de BW-ABS, metal/interruptor térmico bimetálico da capa de plástico

Interruptor de proteção térmica BW-ABS, Interruptor térmico bimetálico de caixa metálica/plástica

Princípio e estrutura do protetor térmico da série BW
O protetor térmico da série BW utiliza uma determinada geometria de tira bimetálica, sem instituições auxiliares, apenas pela própria tira bimetálica que sente a corrente de aquecimento suave, mudanças rápidas no estado do elemento bimetálico, acionamento direto do contato, corte automático e circuito de processamento, proteção contra superaquecimento, proteção contra sobrecarga.

Aplicação do protetor térmico da série BW
É amplamente aplicado em motores elétricos e equipamentos elétricos, como cobertor elétrico, parede quente, motor de máquina de lavar, motor de máquina de leite de soja, motor de ventilador, motor de ar condicionado, motor fracionário, motor de corrente contínua, motor sem escova AC, bomba de água, transformador, retificador, iluminação, bateria recarregável, aparelho de aquecimento elétrico, etc.

Especificação do protetor térmico da série BW 1. Tipo de contato: Normalmente fechado e Normalmente aberto
2. Classificação elétrica: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. Resistência do circuito: ≤50mΩ (valor inicial)
4. Resistência de isolamento: ≥100mΩ
5. Faixa de temperatura de ação: 40~150℃
6. Caixa: caixa metálica e caixa plástica
7. Vida útil: ≥10.000 vezes
8. Tamanho:
Modelo

Código


1. Tamanho pequeno e fácil instalação
2. Tira bimetálica rápida, reação rápida
3. A vida útil é superior a 10.000 vezes
4. Prevenção contra vazamento do processo de impregnação a vácuo
5. Substituição de SENSATA 17AM 7AM, SEKI ST-22 etc.
Desenho da série BW
