Interruptor de Temperatura Controlado KSD9700 Controlador de Temperatura Kw9700 Interruptor de Temperatura
Princípio e Estrutura do Protetor de Temperatura KSD9700
Os protetores universais e aprimorados das séries H20 e H21 com carcaça metálica grande são compostos por carcaça metálica termocondutora, peças bimetálicas soldadas com ponto de contato de liga de prata, suporte condutor, suporte de fixação isolante, tira de contato fixa e cabo resistente ao calor. Em caso de operação anormal, quando a temperatura ambiente aumenta para o valor definido, as peças bimetálicas agem rapidamente, abrem o ponto de contato e desconectam o circuito. Quando o dispositivo esfria até a temperatura de operação segura, o ponto de contato fecha automaticamente e recupera a operação normal.
Especificações do Protetor Térmico da Série H20/H21
| Classificação Elétrica |
DC-12V máx. 12A; DC-24V máx. 10A; AC-125V máx. 8A; AC-250V máx. 16A |
| Temperatura de Abertura |
(30~150)±5°C; 5°C por etapa |
| Temperatura de Rearme |
2/3 da temperatura de ação com tolerância de ±15°C. A temperatura de rearme também pode ser fornecida de acordo com os requisitos do cliente. |
| Tempos de Vida |
10000 vezes |
| Resistência de Fechamento do Contato |
≤50mΩ |
| Resistência de Isolamento |
≥100mΩ |
| Rigidez Dielétrica |
AC1500V/1min sem fenômenos de ruptura e centelhamento |
| Nº do Arquivo UL |
E487478 |
| Nº do Certificado CQC |
CQC16002142880 |
| Nº do Certificado TUV |
B160592241002 |
Dimensões do Controlador de Temperatura KSD9700
| Modelo |
Caixa |
Comprimento (mm) |
Largura (mm) |
Altura (mm) |
Tensão e Corrente |
Fio de Chumbo |

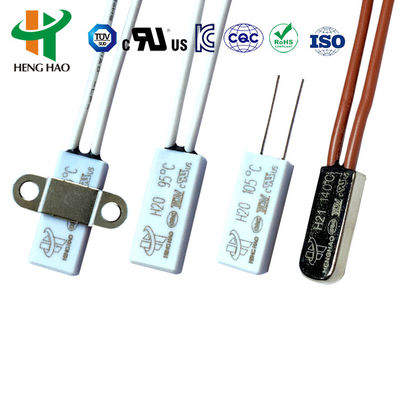

| H20 |
Plástico |
18.5 |
8 |
4 |
DC-12V máx. 12A; DC-24V máx. 10A; AC-125V máx. 8A; AC-250V máx. 10A |
#20 3135, ponta 5mm meio desarme, comprimento 70mm, ou de acordo com os requisitos do cliente |
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

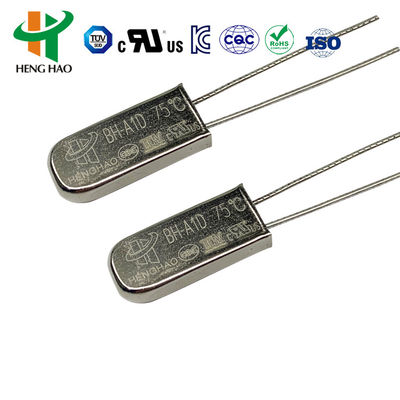

| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V máx. 12A; DC-24V máx. 10A; AC-125V máx. 8A; AC-250V |
#20 3135, #22 3266, #22 3135, ponta 5mm meio desarme, comprimento 70mm, ou de acordo com os requisitos do cliente |
| BH-B2D |
Plástico |
15 |
7.1 |
3.8 |
- |
- |

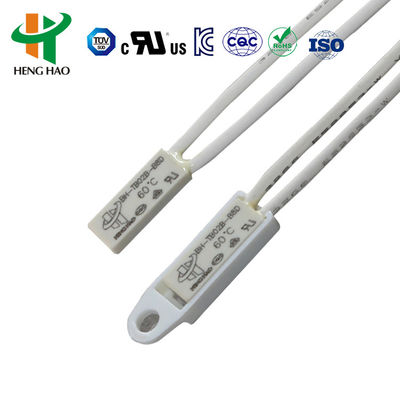

| BH-TB02B-B8D |
Plástico |
15 |
5.2 |
2.4 |
DC-12V máx. 4A; DC-24V máx. 3A; AC-125V máx. 3A; AC-250V máx. 2A |
3266-AWG24#, 3135-AWG24# ou tira de níquel normalmente, comprimento 70 mm ou de acordo com os requisitos do cliente |
Aplicações do Protetor de Temperatura da Série H20/H21
As séries H20 e H21 são aplicáveis a baterias recarregáveis, balastros, massageadores, micromotores, transformadores, ferramentas elétricas, eletrodomésticos de aquecimento e instrumentos.
Tipos de Operação
Tipo de Rearme Manual
Componentes de detecção de temperatura consistem em tira bimetálica. Quando a temperatura atinge a faixa de temperatura de ação, ela salta rapidamente e o disco móvel desconecta. Quando a temperatura diminui para um ponto de temperatura fixo, o ponto de contato não pode rearrear até reconectar o circuito pressionando o botão de rearme. Então os pontos de contato se recuperam, atingindo o propósito de conectar ou desconectar o circuito e reiniciar o circuito por rearme manual.
Observações Importantes: 1. Este tipo de termostato de rearme manual pode rearrear quando a temperatura diminui 20°C após a ação de clique pressionando o botão de rearme. Força de 4-6 N é aconselhável; por favor, não use muita força. 2. Para garantir o funcionamento normal, a distância entre o botão de rearme e a tampa de fechamento não deve ser inferior a 20,4 mm.
Tipo de Rearme Automático
Componentes de detecção de temperatura consistem em tira bimetálica. Quando a temperatura atinge a faixa de temperatura de ação, ela salta rapidamente e o disco móvel desconecta. Quando a temperatura diminui para um ponto de temperatura fixo, o ponto de contato pode rearrear automaticamente e começar a funcionar.
O produto possui aprovação de certificação UL, CQC, TUV e RoHS.

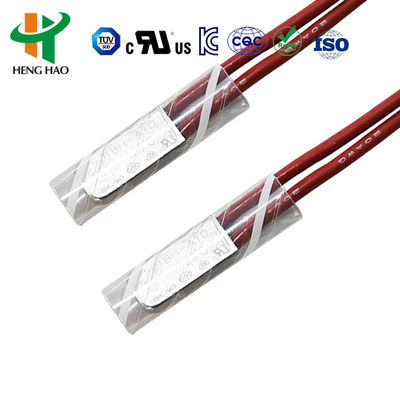

Imagens do Produto
