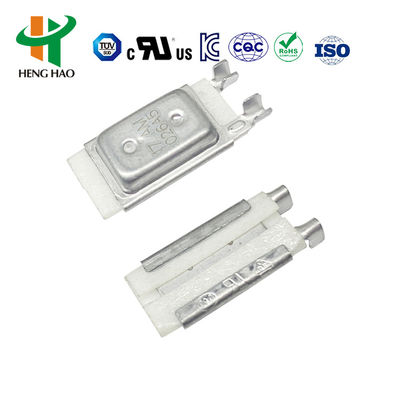

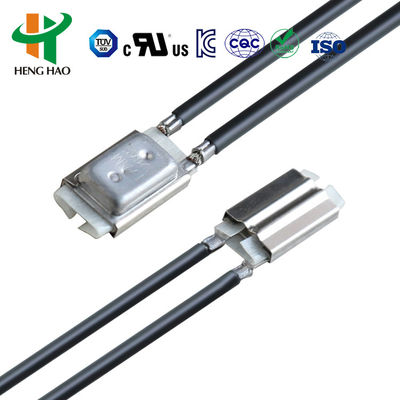

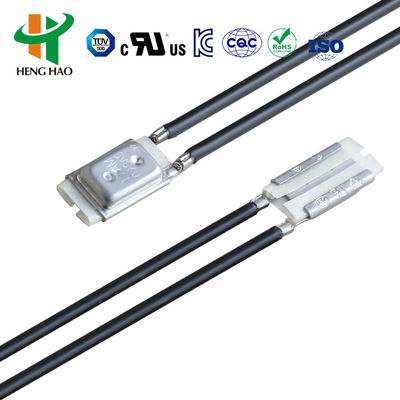

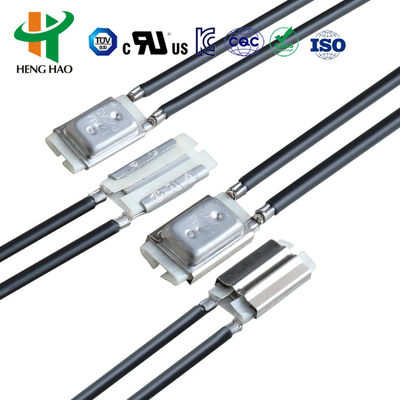

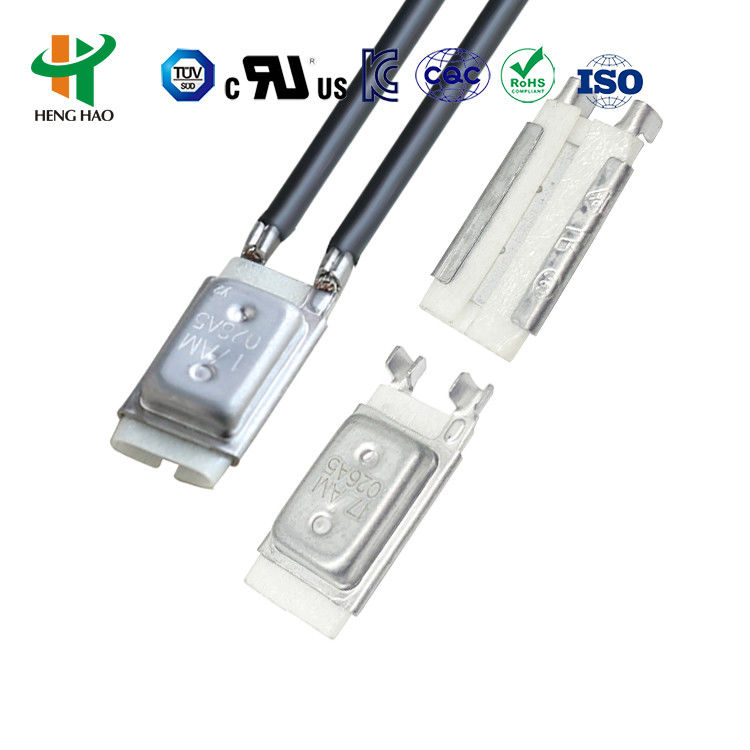

Reinicie automaticamente o interruptor térmico do fusível
O 17AM é um protetor térmico contra excesso de corrente com design compacto, com ação rápida e precisa.
17AM Especificações do protetor térmico
- Classificação e correntes elétricas: AC-125V 15A; AC-250V 10A, DC-16V 20A
- Ciclos de vida de contato: AC-125V 15A, AC-250V 10A mais de 10.000 Ciclos; AC-125V 5A mais de 100.000 Ciclos
- Intervalo de temperatura de funcionamento: 50-180°C
- Tolerância à temperatura: ±2°C±3°C±5°C
- Temperatura de reinicialização: 10 ~ 45 graus no declínio da temperatura fora
- Tempos de trabalho: Mais de 10.000 vezes
Sistema de códigos
17AM XXX A/B 5 A,B,C,D...Z
(17AMH): Número de séries de produtos
(XXX): Temperatura de arranque em °C Código
(A/B): A: terminais na mesma direcção / B: terminais na direcção oposta
(5): Código de tolerância à temperatura OFF
(A, B, C, D...Z): Tipo diferente de fio de ligação
Temperatura de arranque em °C
| Graus °C |
Código |
Graus °C |
Código |
Graus °C |
Código |
Graus °C |
Código |
| 55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
| 60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
| 65°C |
020 |
100°C |
027 |
135°C |
034 |
170°C |
041 |
| 70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
| 75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
| 80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
| 85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|
O interruptor de protecção térmica está normalmente situado nas carcaças do compressor de ar condicionado.de um diâmetro superior a 50 mm, mas não superior a 150 mm,Este interruptor detecta a temperatura da caixa do compressor e, uma vez que esta temperatura da caixa atinge um valor predeterminado, interrompe o circuito elétrico para o compressor.
Como é que um interruptor de protecção térmica protege contra sobrecarga?
O interruptor de proteção térmica protege contra a sobrecarga. Para criar esse tipo de sobrecarga, um eixo de sutiã é colocado dentro de um tubo de latão.,A corrente do motor passa através de um pequeno enrolamento do aquecedor.
Desenhos do produto
17AM Aplicações de protetor de temperatura
Todos os tipos de motores, comutadores para lâmpadas fluorescentes, transformadores, laminadores, lâmpadas e iluminação, transformadores, máquinas de vedação de coberturas e vários aparelhos domésticos.

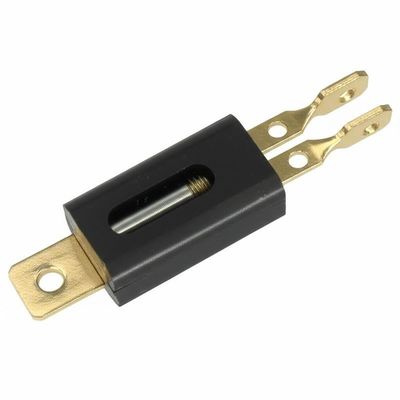

17AMH Protector térmico / termostato
