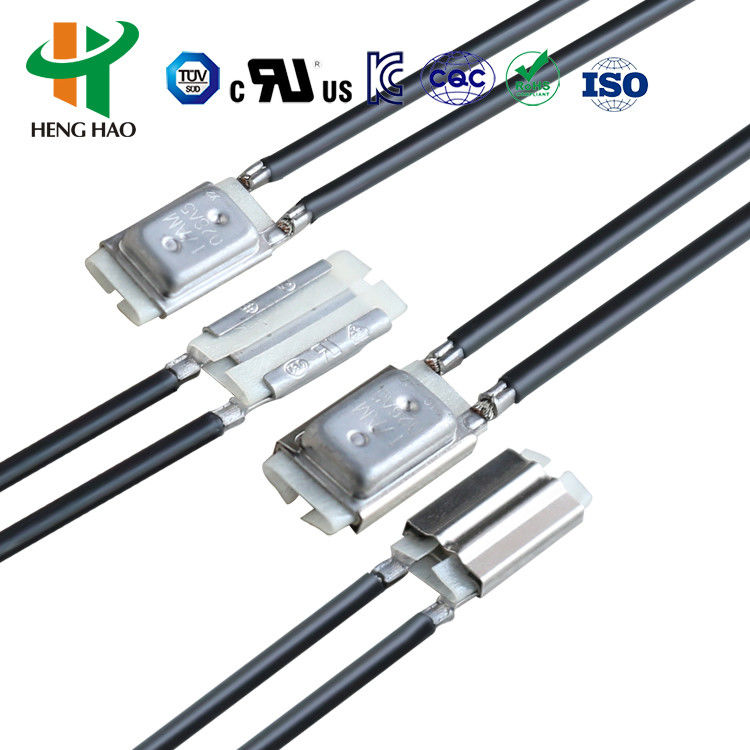

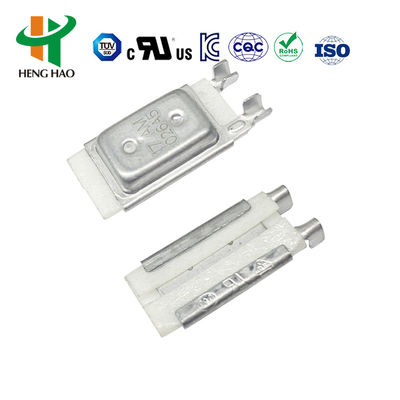

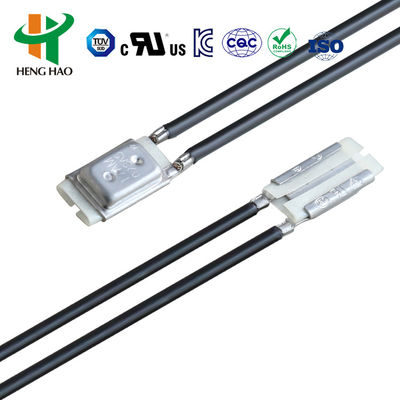

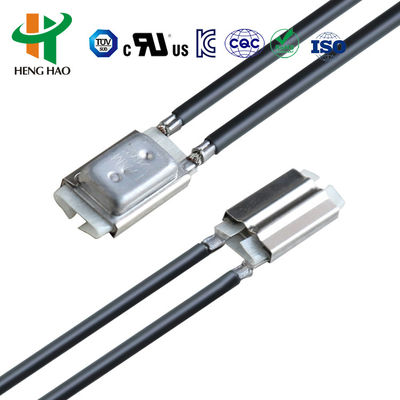

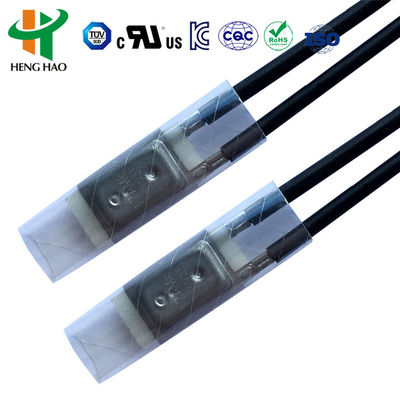

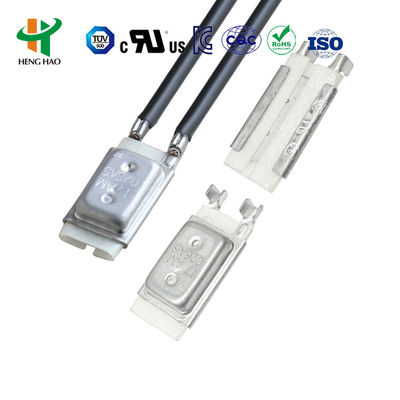

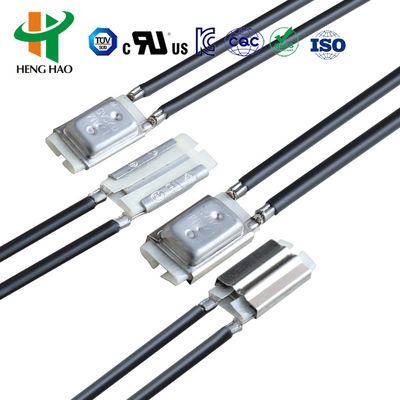

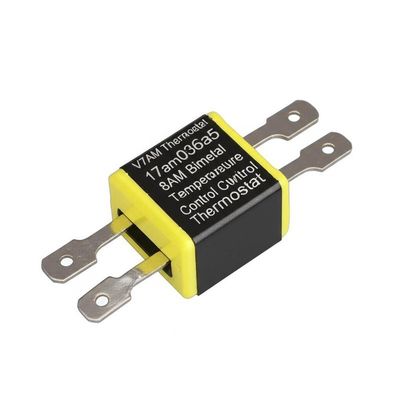

V7AM Thermostat 17am036a5 8AM Bimetal Control de temperatura comutador Thermostat
17AMH Princípio e estrutura do termostato
O 17AM é um protetor térmico contra excesso de corrente com design compacto, com ação rápida e precisa.
17AM Especificações do protetor térmico
- Classificação e correntes elétricas:AC-125V 15A; AC-250V 10A, DC-16V 20A
- Ciclos de vida dos contactos:AC-125V 15A, AC-250V 10A mais de 10.000 Ciclos; AC-125V 5A mais de 100.000 Ciclos
- Intervalo de temperatura de funcionamento:50-180°C
- Tolerância à temperatura:±2°C ±3°C ±5°C
- Temperatura de reinicialização:10 ~ 45 graus no declínio da temperatura fora
- Horários de trabalho:Mais de 10.000 vezes
Sistema de códigos
17AM XXX A/B 5 A,B,C,D...Z
- (17AMH):Número de séries de produtos
- (XXX):Temperatura de arranque em °C Código
- (A/B):A: terminais na mesma direcção / B: terminais na direcção oposta
- (5):Código de tolerância à temperatura OFF
- (A, B, C, D...Z):Diferentes tipos de fios de ligação
Temperatura de arranque em °C
| Graus °C |
Código |
Graus °C |
Código |
Graus °C |
Código |
Graus °C |
Código |
| 55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
| 60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
| 65°C |
020 |
100°C |
027 |
135°C |
034 |
170°C |
041 |
| 70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
| 75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
| 80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
| 85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|
Função de protecção térmica
O interruptor de protecção térmica está normalmente situado nas carcaças do compressor de ar condicionado.de um diâmetro superior a 50 mm, mas não superior a 150 mm,Este interruptor detecta a temperatura da caixa do compressor e, uma vez que esta temperatura da caixa atinge um valor predeterminado, interrompe o circuito elétrico para o compressor.
Como um interruptor de proteção térmica protege contra sobrecarga?
O interruptor de proteção térmica protege contra a sobrecarga. Para criar esse tipo de sobrecarga, um eixo de sutiã é colocado dentro de um tubo de latão.,A corrente do motor passa através de um pequeno enrolamento do aquecedor.
Desenhos do produto
Aplicações
Todos os tipos de motores, comutadores para lâmpadas fluorescentes, transformadores, laminadores, lâmpadas e iluminação, transformadores, máquinas de vedação de coberturas e vários aparelhos domésticos.
Também conhecido como:Protector térmico 17AMH / Termostato 17AMH / Protector de temperatura 17AM / substituto do protector térmico KLIXON 17AM
Para mais informações, visiteO termo-estádio
