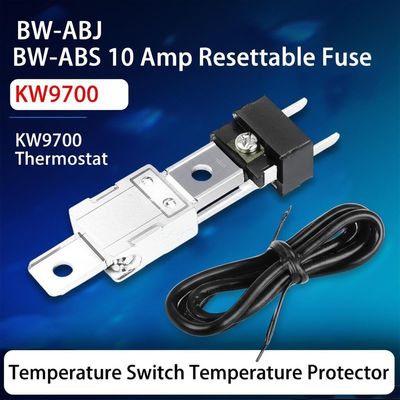

BW-ABJ BW-ABS 10 Amp Fusível KW9700 Comutador de temperatura do termostato Protector de temperatura
A série BW & BH que pode proteger contra a sobre-corrente e a sobre-temperatura é selada firmemente, com pequena resistência interna, sem ruído e redefinida automaticamente.Quando corrente através de bimetal que são sensíveis à temperatura e corrente, o estado do bimetal será alterado por sobre-temperatura ou sobre-corrente para cortar o circuito ou ligar o circuito.como não há efeito de temperatura de atraso sob a condição de grande corrente súbita.
BW-ABStermostato de acção rápidaEspecificações
Classificação elétrica:
| Classificação elétrica |
DC-12V máximo 12A; DC-24V máximo 10A; AC-125V máximo 8A; AC-250V máximo 16A |
| Temperatura em aberto |
(30~150) ± 5°C; 5°C por passo |
| Reiniciar a temperatura |
2/3 da temperatura de acção com tolerância de ±15°C. A temperatura de reinicialização pode também ser fornecida de acordo com as exigências dos clientes. |
| Tempo de vida |
10000 vezes |
| Tamanho |
L15mm W7.1mm H3.8mm |
| Fios de chumbo |
# 22 3266, fim metade de trip, comprimento é de 70 mm, ou de acordo com o cliente ′s exigir |
| UL Número de ficheiro |
E487478 |
| Certificado CQC n.o |
CQC16002142880 |
| Número do certificado TUV |
B160592241002 |
Protectores térmicos da série BHDimensão
| Modelo |
Caso |
Duração ((mm) |
largura ((mm) |
Altura ((mm) |
Vol.&Current |
Fios de chumbo |
| H20 |
Plastico |
18.5 |
8 |
4 |
DC-12V máximo 12A; DC-24V máximo 10A; AC-125V máximo 8A; AC-250V máximo 10A |
#20 3135, fim 5mm
Meio tropeçamento, comprimento é 70mm, ou de acordo com o cliente's exigir
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

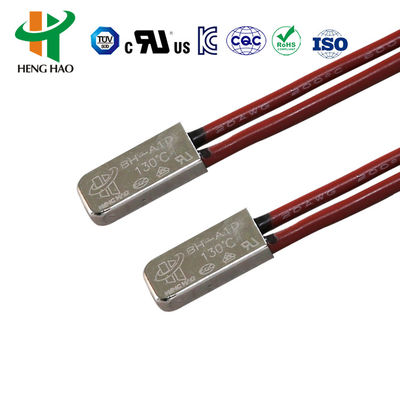

| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V máximo 12A; DC-24V máximo 10A; AC-125V máximo 8A; AC-250V |
#20 3135, #22 3266, #22 3135, fim 5mm
Meio tropeçamento, comprimento é 70mm, ou de acordo com o cliente's exigir
|

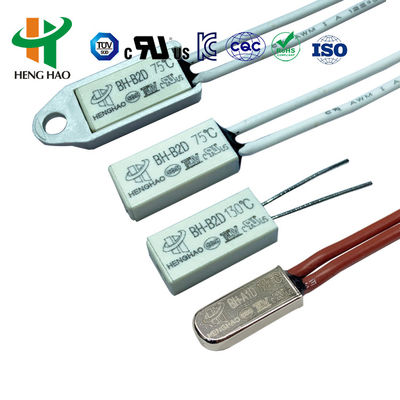

| BH-B2D |
Plastico |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastico |
15 |
5.2 |
2.4 |
DC-12V máximo 4A; DC-24V máximo 3A; AC-125V máximo 3A; AC-250V máximo 2A |
3266-AWG24#, 3135-AWG24# ou fita de níquel normalmente, comprimento é de 70 mm ou de acordo com os requisitos do cliente |
BW-ABJtermostato de acção rápidaAplicação e instrução
O termostato de ação rápida, um protetor de segurança eficaz e confiável e dispositivos de alarme, são amplamente utilizados em vários tipos de motores de 1,5 cavalos de potência, termostato de ação rápida, máquina de soldagem de inversor,,termostato instantâneo, balastos de lâmpadas fluorescentes,Ferramentas elétricas portáteis, aparelhos eléctricos e outros equipamentos eléctricos para evitar a sobre-corrente e o sobreaquecimento causados por estado de trabalho anormal.5MPa são adequados para instalação de motor revestido de plástico.
| Código |
Temperatura |
Código |
Temperatura |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Termostato da série BW/KSD9700 Protector térmico/BW9700 protetor de temperatura
Protectores universais e reforçados de série H20, H21 com caixa metálica grande são compostos por uma caixa metálica condutora térmica, partes bimetais soldadas com ponto de contato de liga de prata,suporte condutorEm caso de funcionamento anormal, juntamente com o aumento da temperatura ambiente para o valor definido,As partes bimetálicas executam ação rápidaQuando o dispositivo for arrefecido até à temperatura necessária para uma operação segura, o ponto de contacto fechar-se-á automaticamente e voltará a funcionar normalmente.
BW-ABJtermostato de acção rápidaEspecificações
| Classificação elétrica |
DC-12V máximo 12A; DC-24V máximo 10A; AC-125V máximo 8A; AC-250V máximo 16A |
| Temperatura em aberto |
(30~150) ± 5°C; 5°C por passo |
| Reiniciar a temperatura |
2/3 da temperatura de acção com tolerância de ±15°C. A temperatura de reinicialização pode também ser fornecida de acordo com as exigências dos clientes. |
| Tempo de vida |
10000 vezes |
| Resistência de fechamento do contacto: |
≤ 50 mΩ |
| Resistência ao isolamento: |
≥ 100 mΩ |
| Força elétrica: |
- AC1500V/1min livre de fenômenos de avaria e flashover.
|
| UL Número de ficheiro |
E487478 |
| Certificado CQC n.o |
CQC16002142880 |
| Número do certificado TUV |
B160592241002 |
Protector térmico da série H20,H21s Dimensão
| Modelo |
Caso |
Duração ((mm) |
largura ((mm) |
Altura ((mm) |
Vol.&Current |
Fios de chumbo |
| H20 |
Plastico |
18.5 |
8 |
4 |
DC-12V máximo 12A; DC-24V máximo 10A; AC-125V máximo 8A; AC-250V máximo 10A |
#20 3135, fim 5mm
Meio tropeçamento, comprimento é 70mm, ou de acordo com o cliente's exigir
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V máximo 12A; DC-24V máximo 10A; AC-125V máximo 8A; AC-250V |
#20 3135, #22 3266, #22 3135, fim 5mm
Meio tropeçamento, comprimento é 70mm, ou de acordo com o cliente's exigir
|
| BH-B2D |
Plastico |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastico |
15 |
5.2 |
2.4 |
DC-12V máximo 4A; DC-24V máximo 3A; AC-125V máximo 3A; AC-250V máximo 2A |
3266-AWG24#, 3135-AWG24# ou fita de níquel normalmente, comprimento é de 70 mm ou de acordo com os requisitos do cliente |
H20,H21Protector de temperatura de série
A série H20, H21 é aplicável a baterias carregáveis, lastro, massagistas, micro-motores, transformadores, ferramentas eléctricas, aparelhos e instrumentos eléctricos térmicos, etc.
A aprovação da certificação UL,CQC,TUV e RoHS do produto.
