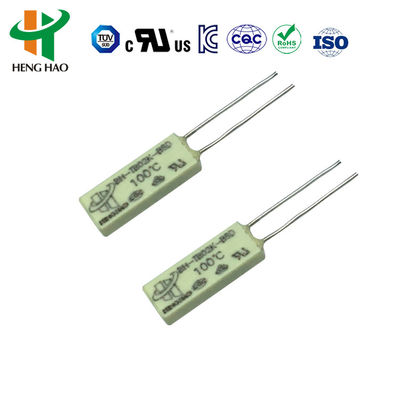

TB11-BB5D Termostato TB05-BB5D Controlador de temperatura TB02-BB8D Comutador de temperatura
H21 H20.pdf
TB05-BB05D Controlador de temperatura Princípio e estrutura
Protectores universais e reforçados de série H20, H21 com caixa metálica grande são compostos por uma caixa metálica condutora térmica, partes bimetais soldadas com ponto de contato de liga de prata,suporte condutorEm caso de funcionamento anormal, juntamente com o aumento da temperatura ambiente para o valor definido,As partes bimetálicas executam ação rápidaQuando o dispositivo for arrefecido até à temperatura necessária para uma operação segura, o ponto de contacto fechar-se-á automaticamente e voltará a funcionar normalmente.
TB05-BB8D Comutadores de temperatura Especificação
| Classificação elétrica |
DC-12V máximo 12A; DC-24V máximo 10A; AC-125V máximo 8A; AC-250V máximo 16A |
| Temperatura em aberto |
(30~150) ± 5°C; 5°C por passo |
| Reiniciar a temperatura |
2/3 da temperatura de acção com tolerância de ±15°C. A temperatura de reinicialização pode também ser fornecida de acordo com as exigências dos clientes. |
| Tempo de vida |
10000 vezes |
| Resistência de fechamento do contacto: |
≤ 50 mΩ |
| Resistência ao isolamento: |
≥ 100 mΩ |
| Força elétrica: |
- AC1500V/1min livre de fenômenos de avaria e flashover.
|
| UL Número de ficheiro |
E487478 |
| Certificado CQC n.o |
CQC16002142880 |
| Número do certificado TUV |
B160592241002 |

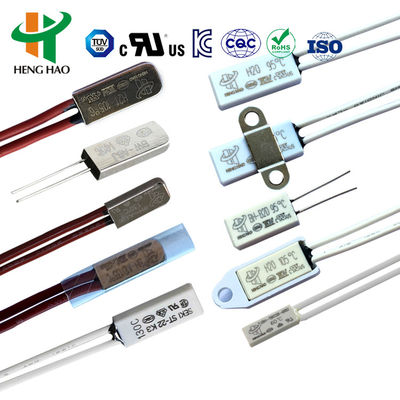

Protector térmico da série H20,H21s Dimensão
| Modelo |
Caso |
Duração ((mm) |
largura ((mm) |
Altura ((mm) |
Vol.&Current |
Fios de chumbo |
| H20 |
Plastico |
18.5 |
8 |
4 |
DC-12V máximo 12A; DC-24V máximo 10A; AC-125V máximo 8A; AC-250V máximo 10A |
#20 3135, fim 5mm
Meio tropeçamento, comprimento é 70mm, ou de acordo com o cliente's exigir
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V máximo 12A; DC-24V máximo 10A; AC-125V máximo 8A; AC-250V |
#20 3135, #22 3266, #22 3135, fim 5mm
Meio tropeçamento, comprimento é 70mm, ou de acordo com o cliente's exigir
|

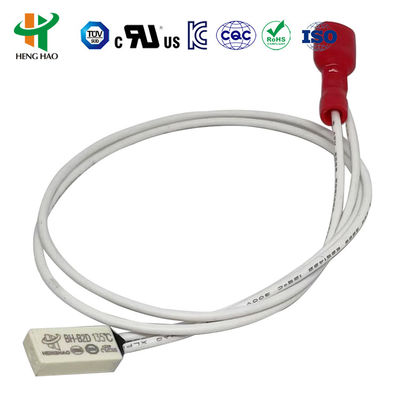

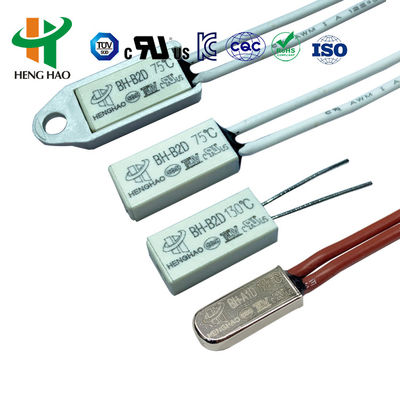

| BH-B2D |
Plastico |
15 |
7.1 |
3.8 |

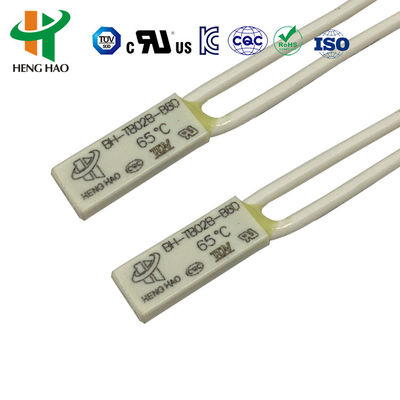

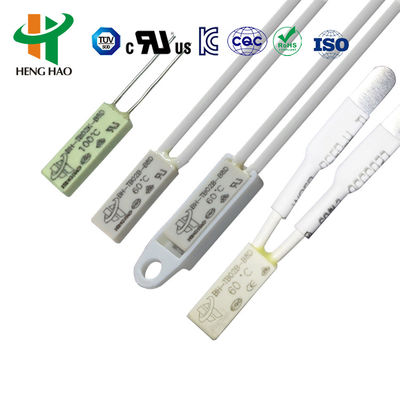

| BH-TB02B-B8D |
Plastico |
15 |
5.2 |
2.4 |
DC-12V máximo 4A; DC-24V máximo 3A; AC-125V máximo 3A; AC-250V máximo 2A |
3266-AWG24#, 3135-AWG24# ou fita de níquel normalmente, comprimento é de 70 mm ou de acordo com os requisitos do cliente |
H20,H21Protector de temperatura de série
A série H20, H21 é aplicável a baterias carregáveis, lastro, massagistas, micro-motores, transformadores, ferramentas eléctricas, aparelhos e instrumentos eléctricos térmicos, etc.

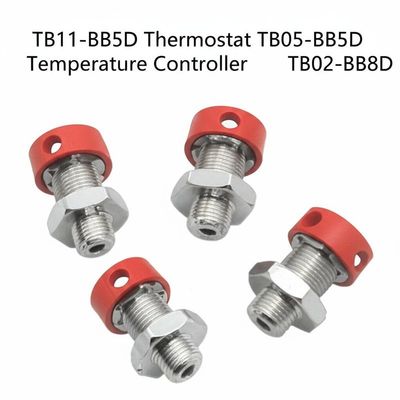

3.1. Tipo de reinicialização manual: os componentes de detecção de temperatura consistem em fita bimetálica. Quando a temperatura atingir a faixa de temperatura de ação, ela saltará rapidamente e o disco móvel se desconectará.Quando a temperatura diminui para um ponto de temperatura fixo, o ponto de contato não pode ser reiniciado até a reconexão do circuito pressionando o botão de reinicialização.com um comprimento de 10 mm ou mais, mas não superior a 50 mm,. (Lembre-se: 1. Este tipo de termostato de reinicialização manual pode reiniciar quando a temperatura diminui 20 °C após a ação do clique pressionando o botão de reinicialização.Por favor, não use muita força.2. Para assegurar o funcionamento normal, a distância entre o botão de reinicialização e a tampa não deve ser inferior a 20,4 mm.)
3.2. Tipo de reinicialização manual: os componentes de detecção de temperatura consistem em fita bimetálica. Quando a temperatura atingir a faixa de temperatura de ação, ela saltará rapidamente e o disco móvel se desconectará.Quando a temperatura diminui para um ponto de temperatura fixo, o ponto de contacto pode automaticamente reiniciar e começar a trabalhar.
A aprovação da certificação UL,CQC,TUV e RoHS do produto.
