KSD301 Comutador de regulador de proteção de temperatura do termostato
Reinicialização manual e reinicialização automática do fusível térmico
O termostato da série KSD funciona com o princípio de discos bimetais que acendem quando detectam mudanças de temperatura.As principais características incluem a temperatura de trabalho fixa, ação instantânea confiável, flashover mínimo, longa vida útil e interferência de rádio reduzida.
KSD301 Especificações do termostato
| Parâmetro |
Especificações |
| Voltagem e corrente |
AC 125V máximo 15A; AC250V 5A 10A 15A máximo 16A |
| Temperatura de acção |
0~250°C |
| Diferença de temperatura de recuperação e de acção |
0 a 25 graus, ou conforme pedido do cliente |
| Desvio de temperatura |
±3 / ±5 / ±10 graus ou conforme pedido do cliente |
| Resistência do circuito |
≤ 50 mΩ (valor inicial) |
| Resistência ao isolamento |
AC50Hz 1500V/min, sem cegamento por avaria (estado normal) |
| Ciclo de vida |
≥100000 vezes |
| Tipo de contacto |
Normalmente fechado ou normalmente aberto |
| Suporte de montagem |
Outros, de peso superior a 200 g/m2 |
| Tipo de terminal |
Tipo de terminais: série 187 de 4,8*0,5 mm e 4,8*0,8 mm, série 250 de 6,3*0,8 mm
b. Ângulo do terminal: ângulo de inclinação: 0 a 90 °C, opcional |

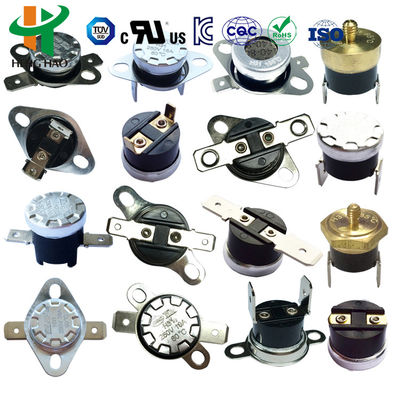

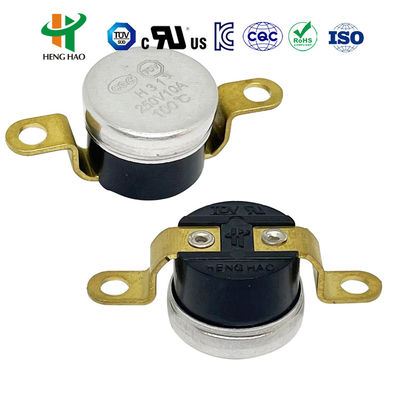

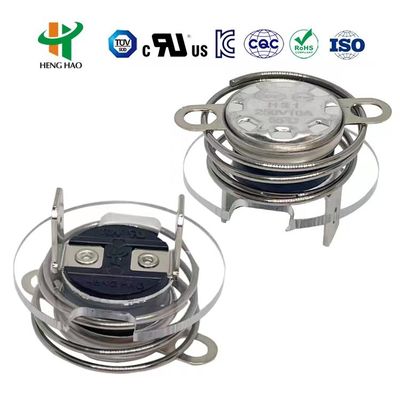

| Habitação |
De matérias de plástico ou cerâmica |
| Face do sensor de temperatura |
Capuz de alumínio ou cabeça de cobre |
KSD301 Tipo de reinicialização automática versus reinicialização manual

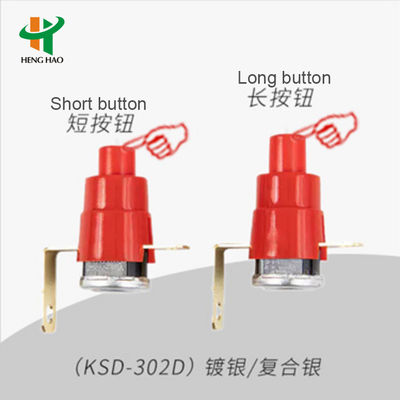

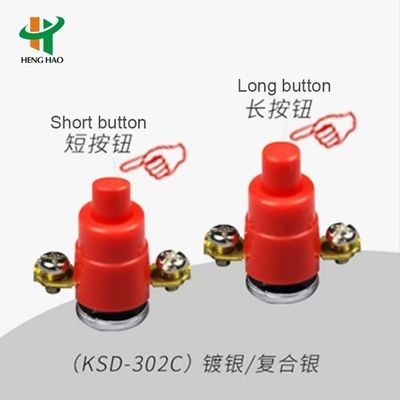

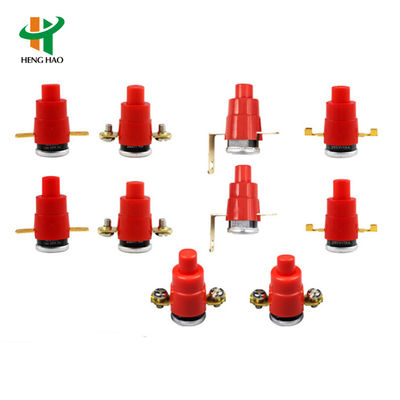

Tipo de reinicialização manual
Os componentes de detecção de temperatura consistem em fita bimetálica.O ponto de contacto não pode ser reiniciado automaticamente - o circuito deve ser reiniciado pressionando o botão de reinicialização após uma diminuição da temperatura de aproximadamente 20°C.
Nota: 1. Aplique uma força de 4 a 6 N ao reiniciar - uma força excessiva pode danificar o mecanismo. 2. Para um bom funcionamento, mantenha uma distância mínima de 20,4 mm entre o botão de reiniciar e a tampa.
Tipo de reinicialização automática
Utiliza um mecanismo de tira bimetálico semelhante, mas reinicia automaticamente e retoma a operação quando a temperatura desce para o ponto de reinicialização especificado sem intervenção manual.
KSD301 Aplicações do termostato
Amplamente utilizado para controlo de temperatura em aparelhos domésticos, incluindo:
- Caixinhas de café
- Máquinas de torradeiras automáticas
- Laminadores
- Caldeiras elétricas
- Pistolas a vapor
- Ferros a vapor
- Aparelhos de aquecimento por vento
- Fornos de microondas
- Dispensadores de água
Configurações de temperatura
| Temporário aberto. |
Reinicie a temperatura. |
Temporário aberto. |
Reinicie a temperatura. |
Temporário aberto. |
Reinicie a temperatura. |
| -20°C ± 5°C |
5°C±5°C |
95°C ± 5°C |
80°C ± 5°C |
205°C±5°C |
175°C±10°C |
| -15°C±5°C |
5°C±5°C |
100°C ± 5°C |
80°C±10°C |
210°C±5°C |
180°C±10°C |
| -10°C±5°C |
5°C±5°C |
105°C±5°C |
85°C±10°C |
215°C±5°C |
185°C±10°C |
| 0°C±5°C |
-10°C±5°C |
110°C±5°C |
90°C±10°C |
220°C ± 5°C |
190°C±10°C |
| 5°C±5°C |
-5°C±5°C |
115°C±5°C |
95°C±10°C |
225°C±5°C |
195°C±10°C |
| 10°C±5°C |
0°C±5°C |
120°C±5°C |
100°C±10°C |
230°C±5°C |
200°C ± 10°C |
| 15°C±5°C |
5°C±5°C |
125°C ± 5°C |
105°C±10°C |
235°C±5°C |
205°C±10°C |
| 20°C ± 5°C |
5°C±5°C |
130°C ± 5°C |
110°C±10°C |
240°C±5°C |
210°C±10°C |
| 25°C ± 5°C |
10°C±5°C |
135°C±5°C |
115°C±10°C |
245°C±5°C |
215°C±10°C |
| 30°C ± 5°C |
15°C±5°C |
140°C ± 5°C |
120°C±10°C |
250°C ± 5°C |
220°C±10°C |
Configurações de temperatura personalizadas disponíveis de acordo com as exigências do cliente.
Certificações
Este produto tem aprovação de certificação UL, CQC, TUV e RoHS.
