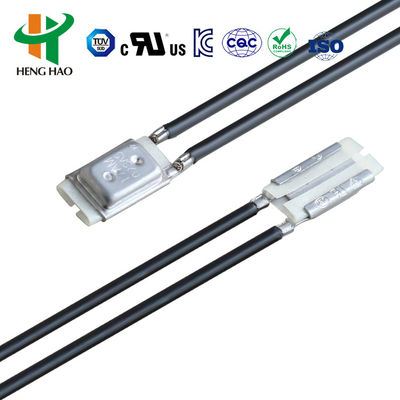

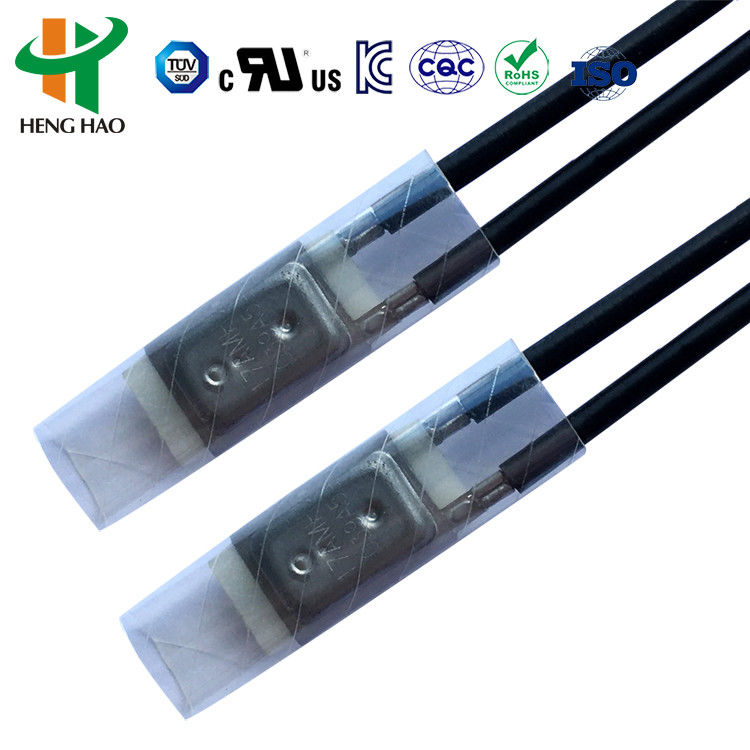

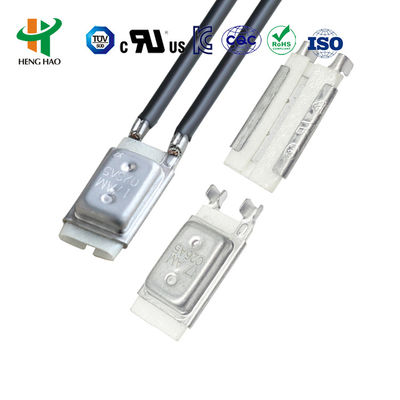

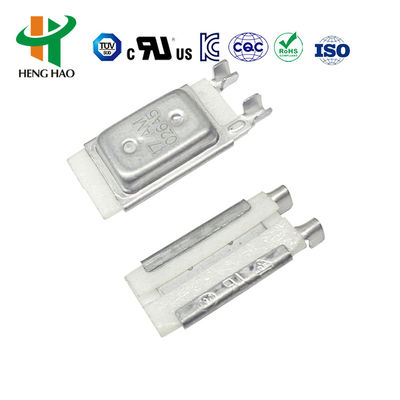

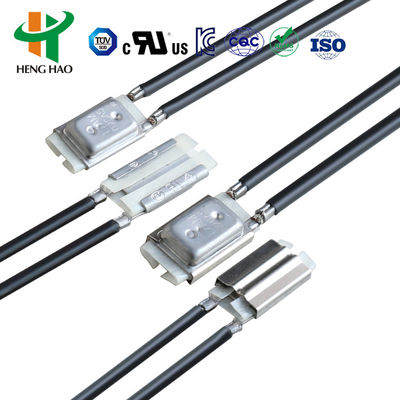

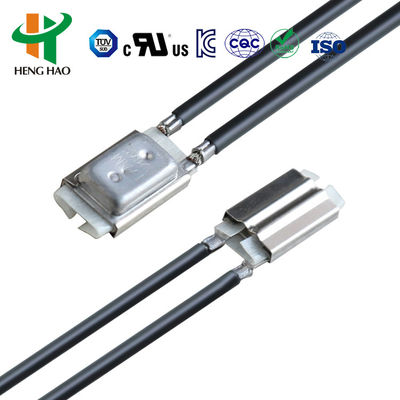

Termostato bimetálico 17AM Protetor térmico Controlador de temperatura com reinicialização automática
Princípio e estrutura do termostato 17AMH
O 17AM é um protetor térmico de sobrecorrente com um design compacto e ação rápida e precisa. Podemos rebitar diferentes tipos de fios de acordo com os requisitos dos clientes.
Especificações do protetor térmico 17AM
- Classificação elétrica e correntes: AC-125V 15A; AC-250V 10A, DC-16V 20A
- Ciclos de vida de contato: AC-125V 15A, AC-250V 10A mais de 10.000 ciclos; AC-125V 5A mais de 100.000 ciclos
- Faixa de temperatura operacional: 50-180°C
- Tolerância de temperatura: ±2°C±3°C±5°C
- Temperatura de reinicialização: 10~45 graus na queda de temperatura desligada
- Tempos de trabalho: Mais de 10.000 vezes
Sistema de código
17AM XXX A/B 5 A,B,C,D...Z
- 17AMH: O número da série do produto
- XXX: Temperatura de desligamento em °C Código
- A/B: A: Terminais na mesma direção / B: Terminais na direção oposta
- 5: Código de tolerância de temperatura OFF
- A,B,C,D...Z: Diferentes tipos de fio de conexão
Temperatura de desligamento em °C Código
| Graus °C |
Código |
Graus °C |
Código |
Graus °C |
Código |
Graus °C |
Código |
| 55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
| 60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
| 65°C |
020 |
100°C |
027 |
135°C |
034 |
170°C |
041 |
| 70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
| 75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
| 80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
| 85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|
Função de proteção térmica
O interruptor de proteção térmica está normalmente localizado nas carcaças do compressor A/C. É usado para evitar danos ao compressor (superaquecimento) por meio de atrito interno. Este interruptor detecta a temperatura da caixa do compressor e, assim que essa temperatura atinge um valor predeterminado, interrompe o circuito elétrico para o compressor.
Como um interruptor de proteção térmica protege contra sobrecarga?
O interruptor de proteção térmica protege contra sobrecarga. Para criar este tipo de sobrecarga, uma haste de latão é colocada dentro de um tubo de latão. Nesses relés de sobrecarga (também chamados de "relés de pote de solda"), a corrente do motor passa por um pequeno enrolamento de aquecimento.
Desenhos do produto
Aplicações do protetor de temperatura 17AM
Todos os tipos de motores, comutadores para lâmpadas fluorescentes, transformadores, laminadores, lâmpadas e iluminação, transformadores, máquinas de vedação de cobertura e vários eletrodomésticos.
Informações de compatibilidade
O protetor térmico 17AMH / termostato 17AMH / protetor de temperatura 17AM pode ser usado em vez do protetor térmico KLIXON 17AM.
