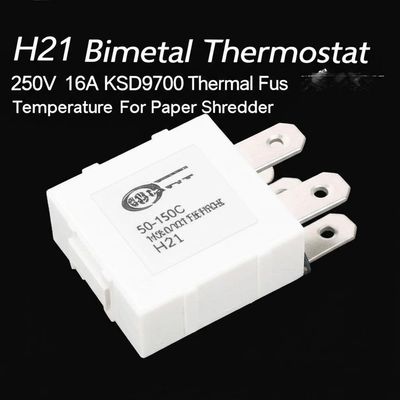

H21 Bimetal Thermostat 250V 16A 50-150C KSD9700 Comutador de temperatura de fusível térmico para triturador de papel
- 9700 termostato de sériePrincípio e estrutura
Os protetores universais e reforçados de série BW com caixa metálica grande são compostos por uma caixa metálica condutora térmica, partes bimetálicas soldadas com ponto de contato de liga de prata, suporte condutor,suporte de fixação de isolamentoEm caso de funcionamento anormal, juntamente com o aumento da temperatura ambiente para o valor definido, as partes bimetálicas executam uma acção rápida,abrir o ponto de contactoQuando o dispositivo for resfriado até à temperatura necessária para uma operação segura, o ponto de contacto fechar-se-á automaticamente e voltará a funcionar normalmente.
- 2. Protector térmico da série BWEspecificações
2.1.Tipo de interruptor: normalmente fechado, normalmente aberto.
2.2.Tensão de funcionamento / corrente: AC250V / 5A; AC125V / 8A
2.3.Temperatura de funcionamento: 40~150°C(um passo para cada 5°C)
2.4.Tolerância normal:+-3°C/+-5°C/+-7°C
2.5.Temperatura de reinicialização: diminuição da temperatura de funcionamento em 15-45°C
2.6.Resistência de fechamento do contacto:≤50 mΩ
2.7.Resistência ao isolamento:≥100 mΩ
2.8.Força elétrica: AC1500V/1min, isenta de fenômenos de avaria e flashover.
2.9.Vida útil: 10000 vezes
- 3. Protector térmico da série BWs Dimensão
|
Modelo
|
Duração
|
largura
|
Alto
|
|
BW9700
|
20
|
7.3
|
3.8
|
- 4. Protectores de temperatura da série BWAplicação
A série BW é aplicável a baterias carregáveis,Balasto, massagista,motor,transformador,ferramentas elétricas,Aparelhos e instrumentos eléctricos térmicos, etc.
|
Código
|
Temperatura em aberto
|
Reiniciar a temperatura
|
Código
|
Temperatura aberta
|
Reinicie a temperatura
|
|
045
|
45+4.5°C
|
≥ 33°C
|
105
|
105+5°C
|
75+15°C
|
|
050
|
50 + 5°C
|
≥ 35°C
|
110
|
110 + 5°C
|
75+15°C
|
|
055
|
55+5°C
|
42+6°C
|
115
|
115+5°C
|
80+15°C
|
|
060
|
60 + 5°C
|
45+-8°C
|
120
|
120 + 5°C
|
85+15°C
|
|
065
|
65+5°C
|
48+10°C
|
125
|
125 + 5°C
|
85+15°C
|
|
070
|
70 + 5°C
|
50+12°C
|
130
|
130+-5°C
|
90+15°C
|
|
075
|
75+5°C
|
53+-14°C
|
135
|
135 + 5°C
|
95+15°C
|
|
080
|
80 + 5°C
|
55+15°C
|
140
|
140 + 5°C
|
100+15°C
|
|
085
|
85+5°C
|
60+15°C
|
145
|
145 + 5°C
|
100+15°C
|
|
090
|
90 + 5°C
|
65+15°C
|
150
|
150 + 5°C
|
105+15°C
|
|
095
|
95+5°C
|
70+15°C
|
155
|
155+5°C
|
110+15°C
|
|
100
|
100 + 5°C
|
70+15°C
|
|
|
|
A aprovação da certificação UL,CQC,VDE e RoHS do produto.
