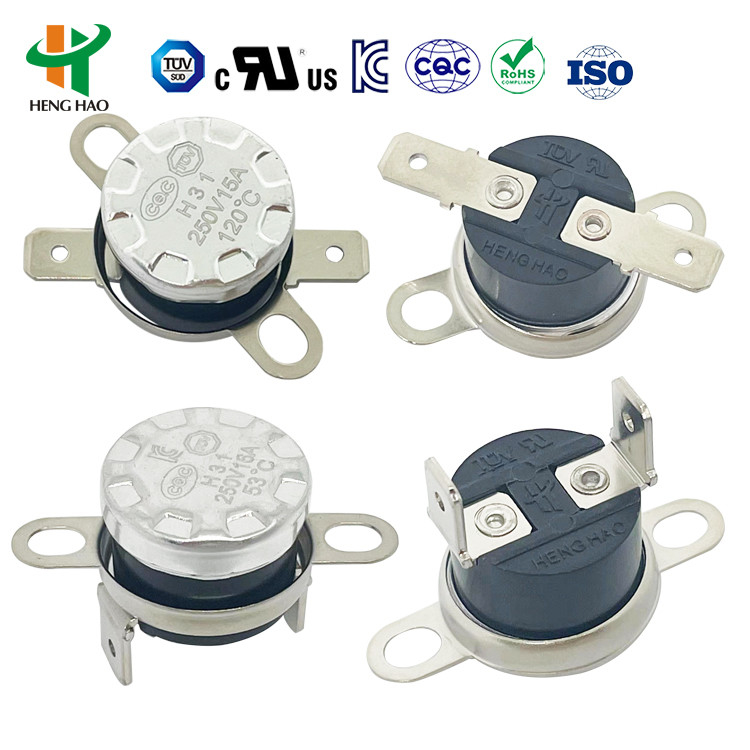

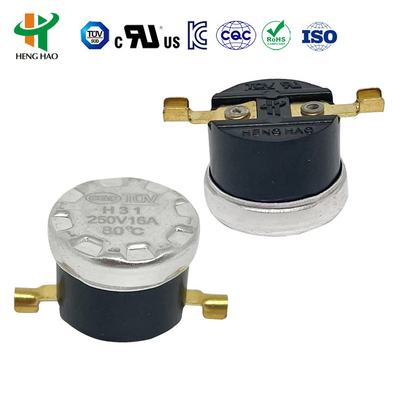

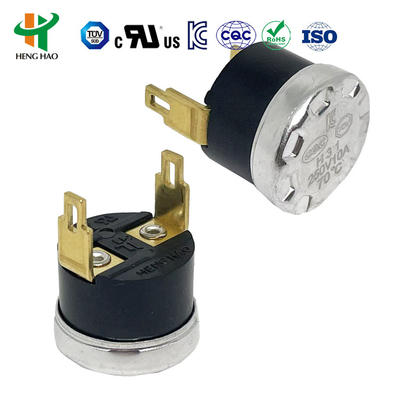

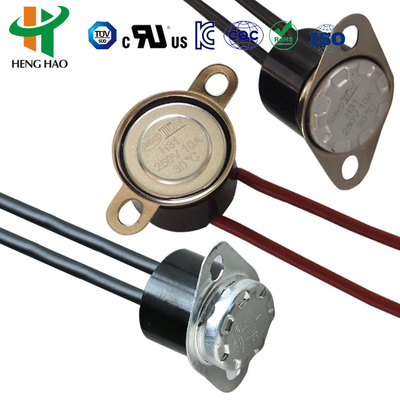

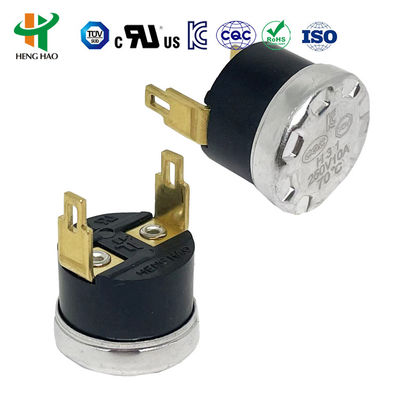

Fusível Térmico KSD301-R Interruptor Térmico KSD301 Interruptor de Temperatura
O termostato da série KSD opera com base no princípio dos discos bimetálicos que se ativam quando ocorrem alterações de temperatura. Essa ação de encaixe ativa os contatos internos para abrir ou fechar o circuito. As principais características incluem temperaturas de trabalho fixas, ação de encaixe confiável, flashover mínimo, vida útil prolongada e interferência de rádio reduzida.
Especificações do Termostato KSD301
| Parâmetro |
Especificação |
| Tensão e Corrente |
CA 125V máx. 15A; CA250V 5A 10A 15A máx. 16A |
| Temperatura de Ação |
0~250℃ |
| Diferença de temperatura de recuperação e ação |
0 a 25 graus, ou de acordo com a solicitação do cliente |
| Desvio de temperatura |
±3 / ±5 / ±10 graus ou de acordo com a solicitação do cliente |
| Resistência do circuito |
≤50mΩ (Valor inicial) |
| Resistência de isolamento |
CA50Hz 1500V / min, sem quebra de isolamento (Estado Normal) |
| Ciclo de vida |
≥100000 vezes |
| Tipo de contato |
Normalmente fechado ou Normalmente aberto |

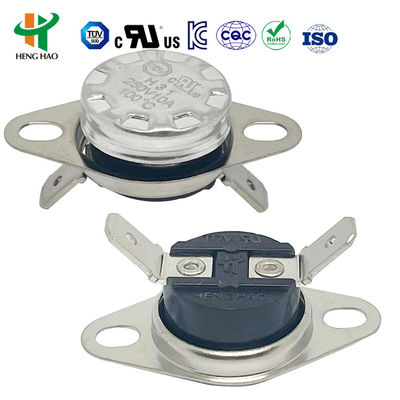

| Suporte de montagem |
Dois tipos: móvel ou imóvel |
| Tipo de terminal |
a. Tipo de terminal: série 187 de 4,8*0,5mm e 4,8*0,8mm, série 250 de 6,3*0,8mm
b. Ângulo do terminal: ângulo de flexão: 0~90°C opcional |
| Carcaça |
Plástico ou cerâmica |
| Face do sensor de temperatura |

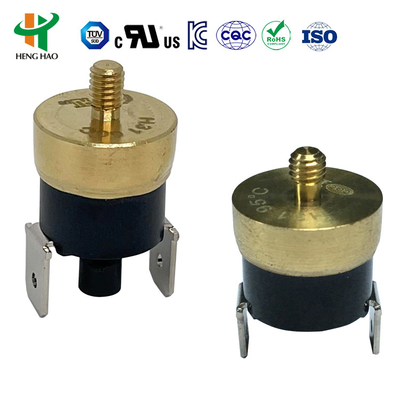

Tampa de alumínio ou cabeça de cobre |
Tipos de Reinicialização Automática vs. Reinicialização Manual KSD301
Tipo de Reinicialização Manual
Os componentes de detecção de temperatura consistem em uma tira bimetálica. Quando a temperatura atinge a faixa de ação, ela se desconecta rapidamente. O ponto de contato não pode ser reiniciado até que o circuito seja reconectado pressionando o botão de reinicialização quando a temperatura diminui para um ponto fixo.
Observação: 1. Este tipo pode ser reiniciado quando a temperatura diminui 20°C após a ação de encaixe pressionando o botão de reinicialização (força de 4~6 N recomendada). 2. Para funcionamento normal, mantenha uma distância mínima de 20,4 mm entre o botão de reinicialização e a tampa fechada.
Tipo de Reinicialização Automática
Os componentes de detecção de temperatura consistem em uma tira bimetálica. Quando a temperatura atinge a faixa de ação, ela se desconecta rapidamente. O ponto de contato é reiniciado automaticamente quando a temperatura diminui para um ponto fixo.
Aplicações do Termostato Bimetálico KSD301
Amplamente utilizado para controle de temperatura em eletrodomésticos, incluindo cafeteiras, torradeiras automáticas, plastificadoras, chaleiras elétricas, pistolas de vapor, ferros a vapor, aquecedores de vento, fornos de micro-ondas e dispensadores de água.
Configurações de Temperatura
| Temp. Aberta |
Temp. de Reinicialização |
Temp. Aberta |
Temp. de Reinicialização |
Temp. Aberta |
Temp. de Reinicialização |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
| -10℃±5℃ |
5℃±5℃ |
105℃±5℃ |
85℃±10℃ |
215℃±5℃ |
185℃±10℃ |
| Configurações de temperatura personalizadas disponíveis de acordo com a solicitação do cliente |
Certificações do produto: Aprovado pela UL, CQC, TUV e RoHS
