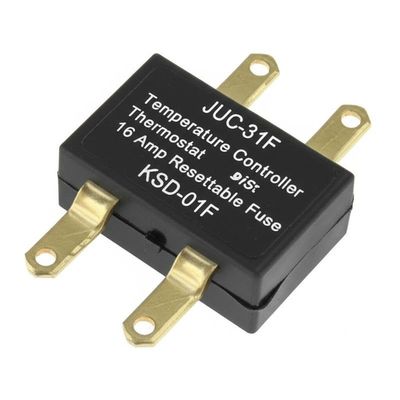

JUC-31F Controlador de temperatura Termostato 16 Amp Reinicializável fusível KSD-01F
Princípio e estrutura

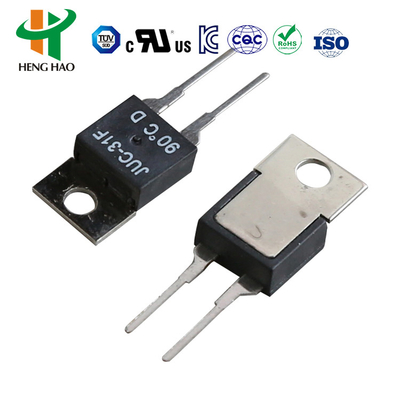

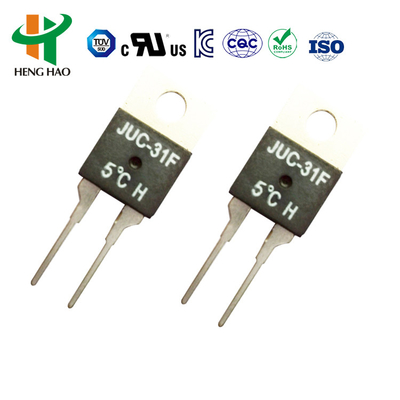

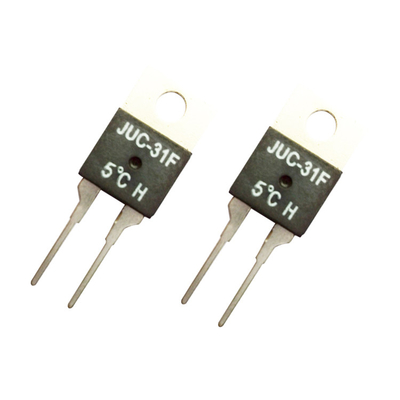

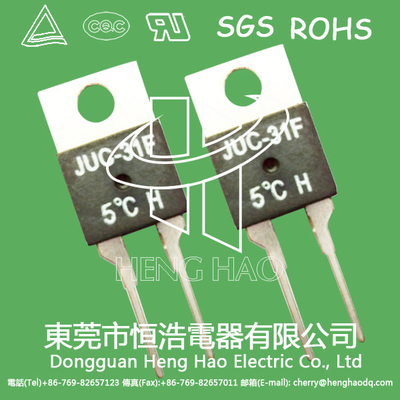

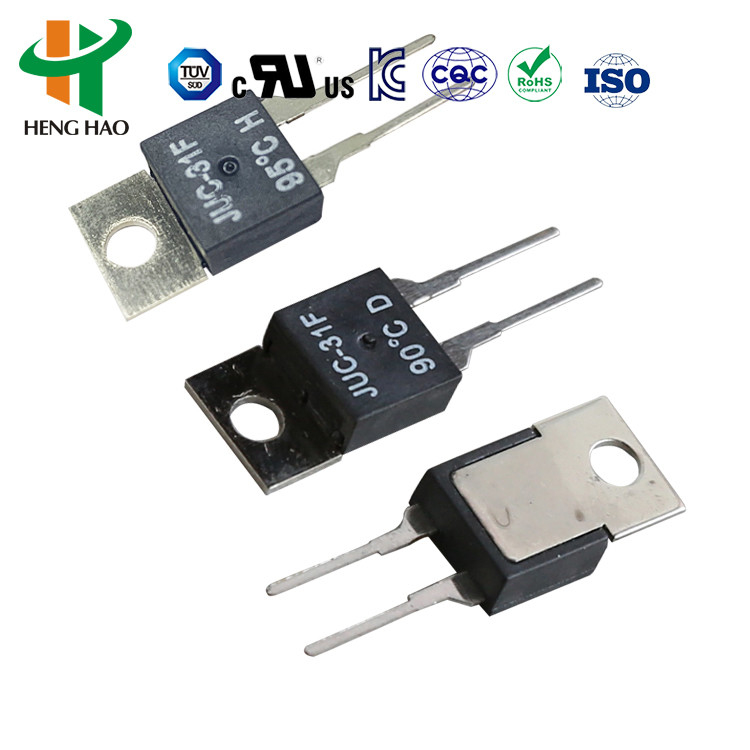

O termóstato JUC-31F é um termóstato de temperatura instantânea de plástico de tipo táctil que utiliza a embalagem padrão internacional TO220/Y220.resposta à temperatura sensível e precisaIdeal para placas de circuito PCB, equipamentos de aquecimento e instalações de dispositivos de energia.
Especificações
- Carga de contacto: AC 120V 1A; DC48V 1A; AC 220V 1.5A/3A; DC 24V 1.5A/3A
- Tipo de contacto: ID (fechado) H (aberto)
- Temperatura de superaquecimento: 250°C
- Resistência de contacto: < 50 mΩ
- Resistência de isolamento: > 100 mΩ
- Voltagem de resistência dielétrica: > 1500 V
- Vida útil do produto: > 10 000 ciclos
- Peso: 1,7 g
- Desvios da temperatura de acção: ±5°C
| Temperatura de funcionamento/°C |
Temperatura de recuperação/°C |
Erro |
Método de ensaio |
| 0~99 |
5 ~ 35 |
± 3°C |
1°C/min |
| 100~130 |
7 ~ 40 |
± 5°C |
Aplicações
O termostato JUC-31F é adequado para equipamentos elétricos, aparelhos domésticos, proteção contra sobrecarga térmica em placas de circuito, fontes de alimentação de comunicação, fontes de alimentação de comutação,Fontes de alimentação UPS, fontes de alimentação médicas, equipamento de amplificador de áudio, dispositivos recarregáveis, retificadores, inversores, equipamento de solda, instrumentação aeroespacial, equipamento electrónico, equipamento de automação,e controlo de temperatura de produtos militares/comerciais.
O produto tem aprovação de certificação UL, CQC, VDE e RoHS.
17AMH Protector térmico / termostato
Princípio e estrutura
O 17AM é um protetor térmico contra excesso de corrente com design compacto e ação rápida e precisa.
Especificações
- Classificação e correntes elétricas: AC-125V 15A; AC-250V 10A, DC-16V 20A
- Ciclos de vida de contacto: AC-125V 15A, AC-250V 10A > 10 000 ciclos; AC-125V 5A > 100 000 ciclos
- Intervalo de temperatura de funcionamento: 50-180°C
- Tolerância de temperatura: ±2°C/±3°C/±5°C
- Temperatura de reinicialização: 10-45°C abaixo da temperatura de saída
- Tempo de trabalho: Mais de 10.000 ciclos
Sistema de códigos
17AM XXX A/B 5 A,B,C,D...Z
(17AMH): Série de produtos
(XXX): Temperatura de arranque em °C Código
(A/B): Direção do terminal (A = igual, B = oposto)
(5): Código de tolerância à temperatura OFF
(A-Z): Tipo de fio de ligação
| Graus °C |
Código |
Graus °C |
Código |
Graus °C |
Código |
Graus °C |
Código |
| 55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
| 60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
| 65°C |
020 |
100°C |
027 |
135°C |
034 |
170°C |
041 |
| 70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
| 75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
| 80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
| 85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|
Aplicações
O protetor térmico 17AM é adequado para vários motores, comutadores de lâmpadas fluorescentes, transformadores, laminadores, lâmpadas e iluminação, máquinas de vedação de cobertura e vários aparelhos domésticos.
